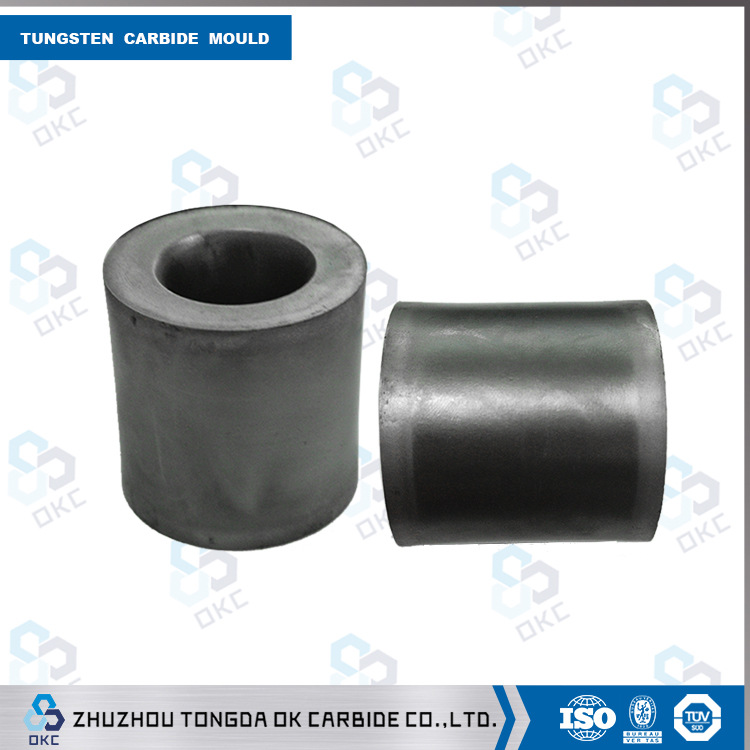

我厂设备齐全,有大型内孔珩磨机、数控车、磨床、电脉冲、电火花穿孔机、抛光机、普通万能磨床、车床、铣床、刨床等,技术力量雄厚,专业人才队伍发达。专业生产各类硬质合金模具:冷镦模、冷冲模、拉丝模、六角模具、螺旋模具等。
硬质合金模具是钢模的的寿命十几倍乃至几十倍,硬质合金模具只有高硬度,高强,耐腐蚀,耐高温和膨胀系数小,一般都是采用钨钴的硬质合金。市场标准材质YG3,YG6,YG6X.YG8.YG15,YG20,YG20C,YG25和HU20,HU222、HWN1(无磁合金模具),我厂采用原生碳化物材质,低压烧结等特殊工艺,韧性会比常规生产要好,使用寿命也会提高3-5倍。
硬质合金模具根据用途可分为四类:
第一类为硬质合金拉丝模具,这类模具占硬质合金模具的绝大部分。我国目前拉丝模的主要牌号YG8、YG6、YG3,其次是YG15、YG6X、YG3X,研制一些新牌号,如用于高速拉丝的新牌号YL,还有从国外引进的拉丝模牌号CS05(YLO.5),CG20(YL20),CG40(YL30);K10、ZK20/ZK30。
第二类模具是冷镦冷冲模、整形模,主要牌号有YC20C、YG20、YG15、CT35以及YJT30和MO15。
第三类模具是用于磁性材料生产的无磁合金模,如YSN系列的YSN(包括20、25、30、35、40)以及钢结无磁模牌号TMF。
第四类为热作模,这类合金暂无标准牌号,市场需要在增加。
我厂可根据您的图纸加工生产各种规格牌号钨钢拉丝模具,并具有以下优良特质。
1、不炸模:采用含量99.95%以上纯度原生料钨粉为主要原材料,杂质含量极低,不炸模;
2、使用寿命长:原料采用独家配方工艺,加入耐磨元素材料,使拉丝模具使用寿命大大提升;
3、加工成本更低:采用进口压机压制成型,用过压烧结炉烧结,产品孔型周正,外形尺寸公差余量小,加工成本更低;
4、交货快捷:各种型号模具齐全,生产周期迅捷,交货快。
钨钢模具使用9大要点:
硬质合金拉丝模具 YG8硬质合金成品拉丝模具工作工��解说
1、进口区:进口区进行精密抛光,便于进口穿丝顺利,并且方便拉丝润滑剂回旋。
2、润滑区:对润滑区进行高度抛光,使线材轻松过渡。
3、压缩区:直线型工作区可减少拉拔阻力,变点接触为面接触,减少摩擦力和模具磨损,变形结构更合理、稳定。上道次进线变粗或者变细都能顺利拉拔。
4、定径区:直线型定径区可长时间保证线材的精确直径,光洁度和不圆度。
5、安全角:安全角可以保证线材拉出无伤痕,寿命有越拉越长的趋势。
6、出口区:出口区可以保证线材出线顺畅。
拉丝模具、型号用途推荐
产品 名称 | 产品类别 或型号 | 尺寸范围 | 用途 |
钢套尺寸 | 模孔尺寸 |
圆型拉伸模 | 10型 | 25×12 28×16 | 0.25~0.8 | 拉制黑色有色金属线材 |
11型 | 28~40×12~28 | 0.4~5.7 | 拉制黑色金属线材 |
12型 | 25~50×1028 | 0.4~8.0 | 拉制有色金属线材 |
13型 | 66~220×35~80 | 3.7~84.0 | 拉制黑色有色金属棒材 |
S11型 | 28~40×12~28 | 0.4~5.7 | 拉制黑色金属线材大压 缩角模 |
S13型 | 66~220×35~80 | 3.7~84.0 | 拉制黑色金属线材棒材 大压缩角模 |
W1型 | 24~230×12~90 | 0.5~55.0 | 拉制黑色金属线材大入 口角模 |
20型 | 32~190×22~75 | 2.0~60.0 | 用于管材减壁模 |
21型 | 98~190×55~70 | 20.0~62.0 | 用于管材减壁模 |
22型 | 45~220×25~75 | 3.0~90.0 | 拉制有色金属管材模 |
23型 | 98~200×55~75 | 20.0~70.0 | 管材减径减壁两用模 |
异型拉伸模 | 40型 | 33~200×20~70 | 1.8~55 | 拉制正方形棒材 |
41型 | 66~135×30~50 | 6.7~23.6×4.7~14.7 | 拉制扁形材料模 |
42型 | 40~135×20~35 | 1.9~32.0×1.0~6.5 | 拉制矩形材料模 |
60型 | 66~200×30~70 | 2.5~75.0 | 拉制六角形材料模 |
| 芯棒尺寸D×H | 内径d | |
拉制管材芯棒 | 30型 | 28~64×27~35 | 17~28 | 拉制无缝钢管用模 |
31型 | 14~47×25~45 | 7~26.4 | 拉制 无缝钢管用模 |
圆直模涂料模 | QN4710~QN4716 | 8.5×12 10.5×12 | 3.2~5.5 | 生产电焊条用 |
QN105~QN1033 | 15×20 | 1.5~7.0 |
拉制管材芯棒 | 平头模 | | | 用于冷镦冷冲铜、铝、 合金钢材质的标准件、 螺丝钉、铆钉等 |
沉头模 | | |
缩杆模 | | |
剥皮模 | QC1型 | | φ3.0~φ30.0 | 适用于黑色有色金属 线、棒、管材的拉拔前 剥氧化皮 |
QC2型 | | φ32.8~φ50.0 |
送丝轮飞轮 | | φ136 φ150 φ160 | 生产电焊条用 |
